CANchecked MFD15 OBD2 MX-5 ND Gen2

Die neue Generation CANchecked ist da! Mit dieser Multifunktionsanzeige entgeht dir kein Wert mehr, und auch noch alles auf einen Blick!

Dank der Neuentwicklung sind folgende Funktionen abgedeckt:

• WLAN Connect mittels Smartphone ermöglicht Konfiguration der Anzeige/Widgets/Sensoren sowie auch Updates
• Verbesserte Grafik mit besserem Anti-Aliasing
• Zwei seitliche Knöpfe direkt am Display - verlegen des Kabels und Bohren für den Drehknopf entfällt
• Die Widgets sind genauer einstellbar
• Neue Warnung-Popup Funktionen
• 6 analoge Eingänge statt 4
• Optionales Logging über Smartphone
• Frei bestimmbares Can Bus Protokoll (TRI Dateien wie beim MFD28/32)
• Can Bus Switching / Analogue forwarding für bestimmte Steuergeräte

Zusätzlich sind natürlich die gewohnten Key-Features aus der Generation 1 verfügbar:

• 1.5" Zoll OLED Display mit standard 52mm Rund-Instrument Maße (wie VDO Anzeigen)
• Superflache Bauweise - nur 12,5mm tief
• Perfekte Integration in den Fahrzeuginnenraum dank Adapter Ring für Lüftungsblende Armaturenbrett
• Bis zu acht verschiedene Anzeigefenster frei konfigurierbar mittels WLAN Connect und Smartphone
• Steuergeräte Werte können angezeigt werden (Anschluss über OBD 2 Buchse (Kabel ist inklusive)
• Bis zu 64 Sensoren abfragbar, Abfrage der Sensoren wie Hersteller-Diagnosetools

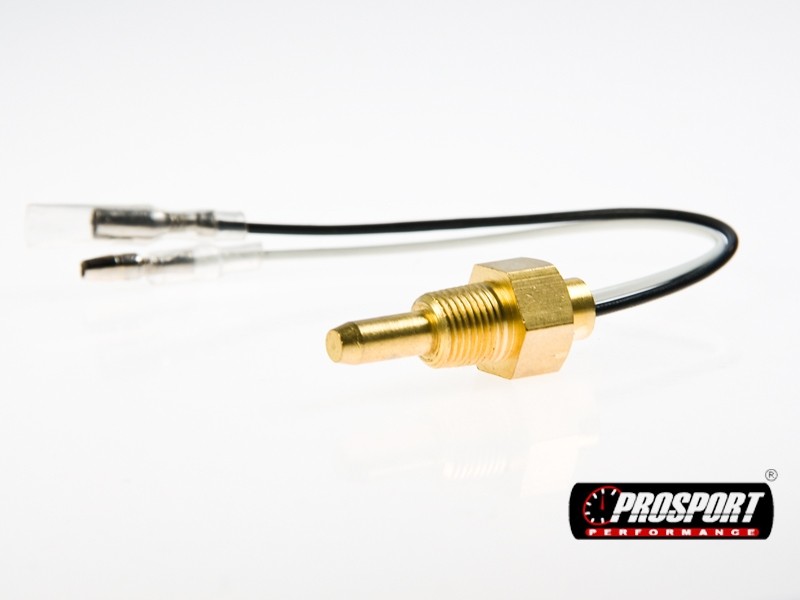

• 6 analoge Eingänge für 0-5V oder NTC Sensoren (z.B. Öldruck, Benzindruck, Abgastemperatur (mit Adapter), Ladedruck, Ethanol Sensor mit Aufpreis Lizenz), Öltemperatur, Wassertemperatur
• Bis zu sechs Sensoren/Werte können gleichzeitig in einem Anzeigefenster auf dem Display angezeigt werden
• LED Schaltleuchte/Warnlampe integriert
• Individuelle Minimum, Maximum und Popup-Funktion bei Über- oder Unterschreitung von Warnwerten
• Integrierter Schaltblitz
• Kann mittels OBD2, UDS (und als "standalone" mit analogen Sensoren) betrieben werden
• Online-Log Funktion
• Performance Meter (misst z.B. die Zeit von 0-100 und 100-200 km/h - auch umschaltbar in mph)

Folgende Daten können über das CANchecked (in Abhängigkeit vom Fahrzeug) ausgelesen und grafisch dargestellt werden:

• Temperaturen: Wassertemperatur Motor, Ansaugtemperatur, Abgastemperatur, Getriebetemperatur
• Drücke: Ladedruck, Umgebungsdruck, Öldruck
• Lambda/Gemisch: Lambdawert Soll/Ist, Kurzzeit Lambda Anpassung, Langzeit Lambda Anpassung, MAF, Motorlast, Drehmoment
• Driver dynamics: Bremsdruck, Fahrzeuggeschwindigkeit, Drosselklappenwinkel/Gaspedalstellung
• Sonstiges: Drehzahl, Zündwinkel gesamt, Gang, Batteriespannung, Zündwinkelrücknahme je Zylinder
• Analoge Eingänge: hier lassen sich weitere Sensoren hinzufügen: Öltemperatur, Benzindruck, Öldruck, Abgastemperatur, etc aber auch ein Ethanolsensor (Flex Fuel) und viele mehr

Lieferumfang:

• CANchecked MFD15 GEN 2 OBD2 OLED Multidsplay
• Fahrzeugspezifische Einbaublende
• Quickstart Guide
• OBD2 Kabel
• Stecker B (6 fach)
• Stecker C (12 fach)
• 20cm vorgecrimpte Anschlusskabel für Spannungsversorgung, Can Bus, analoge Eingänge, 5V und Sensormasse
• Pins zum selbst vercrimpen
• zwei 1K Widerstände (zum Pullup für NTC Sensoren)
