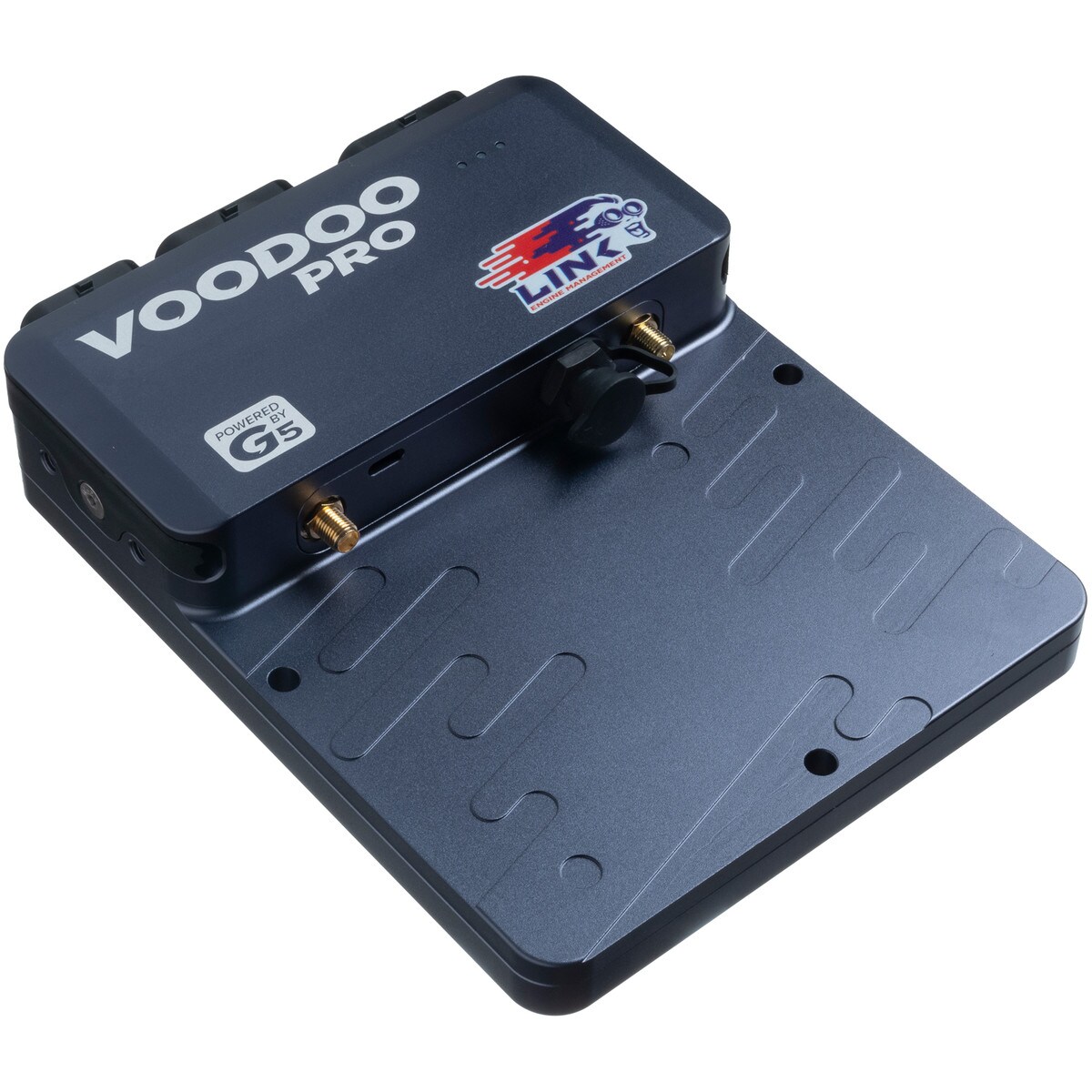

Link G5 Voodoo Pro Steuergerät

Das G5 Voodoo Pro bringt echte Magie in Ihre Hände und eröffnet eine neue Welt der Möglichkeiten mit der Fähigkeit, Port- und Direkteinspritzung zu steuern, mehr Einspritz- und Zündantriebe zu verwenden, fortschrittliche Kommunikation zu nutzen und viele weitere Funktionen.

Mit 12 Einspritz-, 8 Zünd- und 4 Mehrzweckantrieben (inj, ign, aux) (insgesamt 24) kann der G5 Voodoo Pro bis zu:

Zwölf Zylinder oder sechs Rotoren mit sequentieller Einspritzung und Direktfunk oder Acht Zylinder mit stufenweiser Einspritzung und Direktfunk betreiben. Der G5 Voodoo Pro ist die perfekte Wahl für professionellen Motorsport.

Im Lieferumfang enthalten:

• G5 Voodoo Pro ECU

• USB-C Verbindungskabel

• WiFi-Antenne

• 4m GPS-Antenne (Magnet- oder Klebemontage)

• Staubschutzkappen für USB-C und SMA

• Schnellstartanleitung (A5)

• Installateur I/O-Tabelle (A3)

• Link-Aufkleber

Features

• Eingebautes WiFi mit Echtzeit-PC-Link-Verbindung

• Eingebautes Global Positioning System (GPS) bis zu 50Hz

• Zwei integrierte digitale Breitband-Lambda-Regler

• Zwei integrierte elektronische Drosselklappen (Drive by Wire)

• 12 Einspritz-, 8 Zünd- und 4 Mehrzweckantriebe (inj, ign, aux) (insgesamt 24)

• Zwei Mikrocontroller

• Direkteinspritzung (DI) auf bis zu 12 Einspritzantrieben (mit einer externen OEM- oder Aftermarket-Treibereinheit - mehr Informationen zur Arbeit mit DI hier)

• Link CAN Dateien - Erstelle eigenen separate CAN-Dateien mit zusätzlichen Streams und Kanälen, die gespeichert, gesperrt und geteilt werden können

• Flexible Montageoptionen - Befestigen der ECU mit den drei von oben nach unten verlaufenden Durchgangsbohrungen mit M5- oder 3/16-Innensechskantschrauben an einer Fläche oder hänge die ECU mit speziellen Halterungen und den vier M5-Seitenbefestigungspunkten an einer Armaturenbrettstange oder ähnlichem auf.

Ein-/Ausgänge

Steuere jeden Motor mit 2 bis 12 Zylindern dank:

• 12 Einspritzstiften

• 8 Zündstiften

• 4 dualen Einspritz-/Zündstiften

Zugriff auf bis zu 30 Hilfsstifte (bei einem 4-Zylinder-Sequenzmotor):

• 8 dedizierte Hilfsstifte

• 4 geteilte E-Drossel-/H-Brücken-Stifte

• 2 geteilte Breitband-Heizerstifte

• Bis zu 16 von Ersatz-Einspritz- und Zündantrieben

Jeder ungenutzte Einspritz-/Zündstift kann als Hilfsstift verwendet werden Alle Zünd- und Hilfsstifte sind gegen Rückspannung geschützt

• 14 analoge Eingänge

• 10 digitale Eingänge

• 4 Temperatureingänge

• Duale Klopfsensor-Eingänge

• 2 Triggereingänge

• Dedizierter Zündschalter-Stift

• 2 interne Breitband-Lambda-Regler

• Duale E-Drosselklappen mit internen Festkörper-Drosseltrennerelais

• 5V-Sensorspeisung

• CAN 1-Eingang wird jetzt über den CAN-Stecker unterstützt

Kommunikation:

• USB-C (Kabel inklusive)

• Direktverbindung zur ECU über integrierten WiFi-Zugangspunkt oder hinzufügen zu einem bestehenden Netzwerk (Antenne inklusive)

• Dual CAN (CAN 1 am CAN-Stecker, CAN 2 an Header E)

• GPS (Antenne inklusive)

Größe & Gewicht:

• Länge: 177,1 mm (6,97 Zoll)

• Breite: 137,3 mm (5,40 Zoll)

• Mindestseitenhöhe: 15,5 mm (0,61 Zoll)

• Maximalseitenhöhe: 40,2 mm (1,58 Zoll)

• Gewicht: 795 g (28 Unzen)

Konnektivität:
Die G5 Voodoo Pro unterstützt die folgenden Kommunikationsstandards:

• USB-C

• Wi-Fi

• CAN

• GPS

Die G5 Voodoo Pro verwendet die Super Seal A-, B- und E-Stecker.

Es ist nun möglich, die ECU mit einem Standard-USB-C-Kabel oder alternativ per WiFi zu verbinden.

Du kannst nun auf CANBUS 2 über eigene Pins in Header E zugreifen und zwei digitale Eingänge freigeben.

Die GPS-Konnektivität kann einfach durch Hinzufügen einer GPS-Antenne initialisiert werden.
