Produktinformationen "CANchecked CAN Bus Erweiterungsmodul MCE18"

MCE18 erweitert das MFD 2.8" / MFD 3.2" CANchecked Display auf 18 zusätzliche Eingänge

MCE18 steht für Multifunction Can Bus Extension mit 18 Anschlüssen – wozu wird dieses Modul benötigt? Unsere Displays (MFD28, MFD32, MFD32S) verfügen über vier analoge Eingänge. Dies kann aber bei einigen Anwendungen kann schon zu wenig sein und man benötigt mehr Eingänge.
Es ist naheliegend, diese über das flexible Can Bus Protokoll abzubilden. Hierfür werden die Sensoren an das MCE18 angeschlossen und über Can Bus an das zu empfangene Gerät gesendet – z.B. eines unserer MFD28 Displays.

Aber auch freiprogrammierbare Steuergeräte haben nur eine begrenzte Anzahl an Eingänge. Diese kann man mit unserem Modul sehr einfach erweitern und direkt an das Steuergerät senden.

Bisplang getestet mit::

MaxxECU
Ecumaster
LinkECU
Syvecs (kommt demnächst)
Haltech (kommt demnächst)

Lieferumfang:

MCE18 mit Gehäuse
Stecker Superseal 34pin (TE 4-1437290-0)
Pins Superseal 1.0 20AWG (TE 3-1447221-4)
3 Jumper

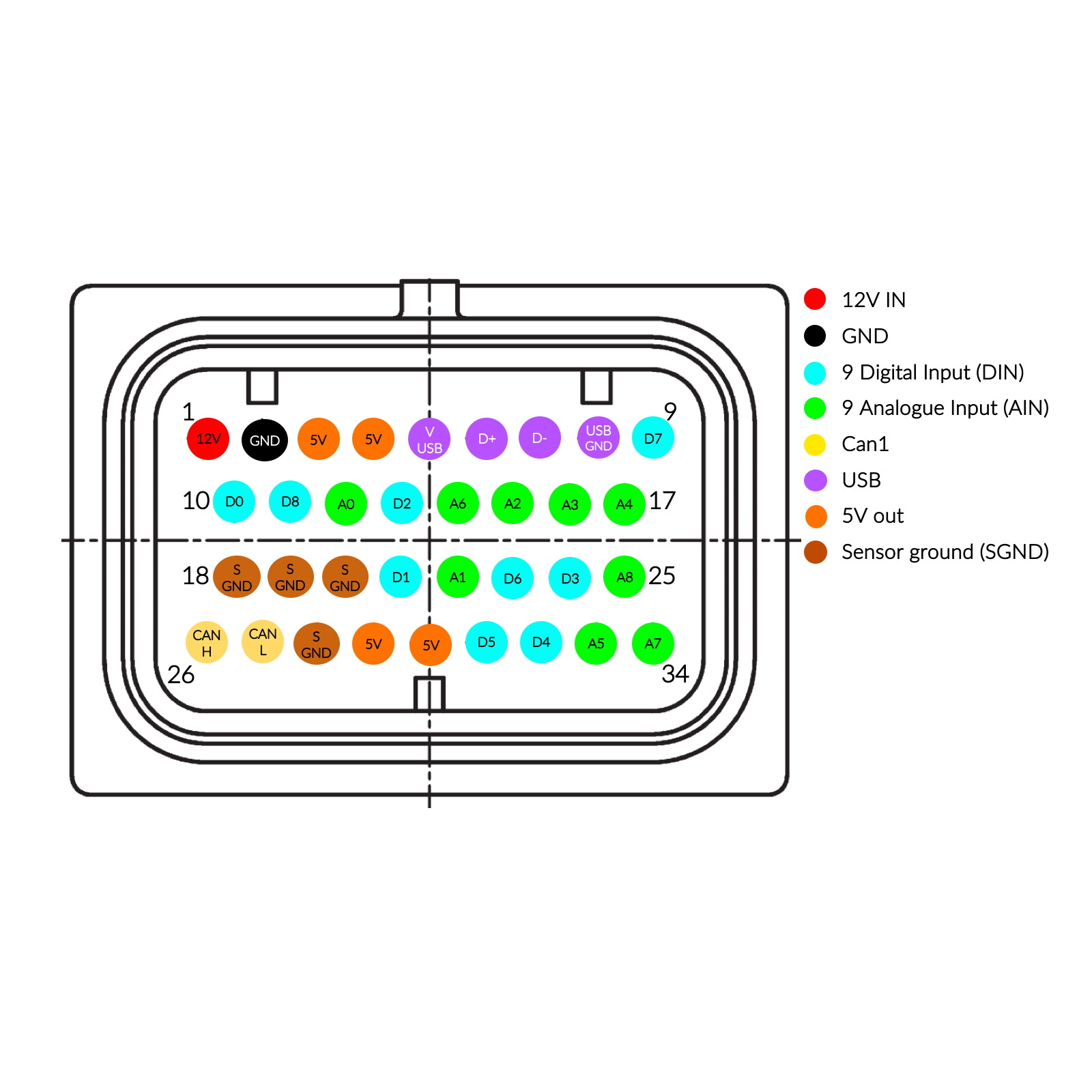

Steckerbelegung:

Pin	Bezeichnung	Beschreibung
1	+12V	12V Spannungsversorgung
2	GND	Masse Spannungsversorgung
3	+5V	5V Sensor Spannungsversorgung
4	+5V	5V Sensor Spannungsversorgung
5	VBUS	5V USB (meist rot)
6	D+	D+ USB Daten (meist grün)
7	D-	D- USB Daten (meist weiß)
8	USB GND	USB Masse (meist schwarz)
9	D7	Digitaler Eingang 7
10	D0	Digitaler Eingang 0
11	D8	Digitaler Eingang 8
12	A0	Analoger Eingang 0
13	D2	Digitaler Eingang 2
14	A6	Analoger Eingang 6
15	A2	Analoger Eingang 2
16	A3	Analoger Eingang 3
17	A4	Analoger Eingang 4
18	SGND	Sensormasse
19	SGND	Sensormasse
20	SGND	Sensormasse
21	D1	Digitaler Eingang 1
22	A1	Analoger Eingang 1
23	D6	Digitaler Eingang 6
24	D3	Digitaler Eingang 3
25	A8	Analoger Eingang 8
26	CANH	Can Bus High
27	CANL	Can Bus Low
28	SGND	Sensormasse
29	+5V	5V Sensor Spannungsversorgung
30	+5V	5V Sensor Spannungsversorgung
31	D5	Digitaler Eingang 5
32	D4	Digitaler Eingang 4
33	A5	Analoger Eingang 5
34	A7	Analoger Eingang 7

Entfernt man die vorderen 4 Schrauben, so kann man das Gehäuse abziehen. Auf der Rückseite befinden sich drei Jumper.

1. JP1 gesteckt aktiviert den 120 Ohm Widerstand für den Can Bus
2. JP2 gesteckt aktiviert den 1K1 Pullup Widerstand für A1 und A2
3. JP3 gesteckt aktiviert den 1K1 Pullup Widerstand für A6 und A7

Standardmäßig sind alle Jumper entfernt.

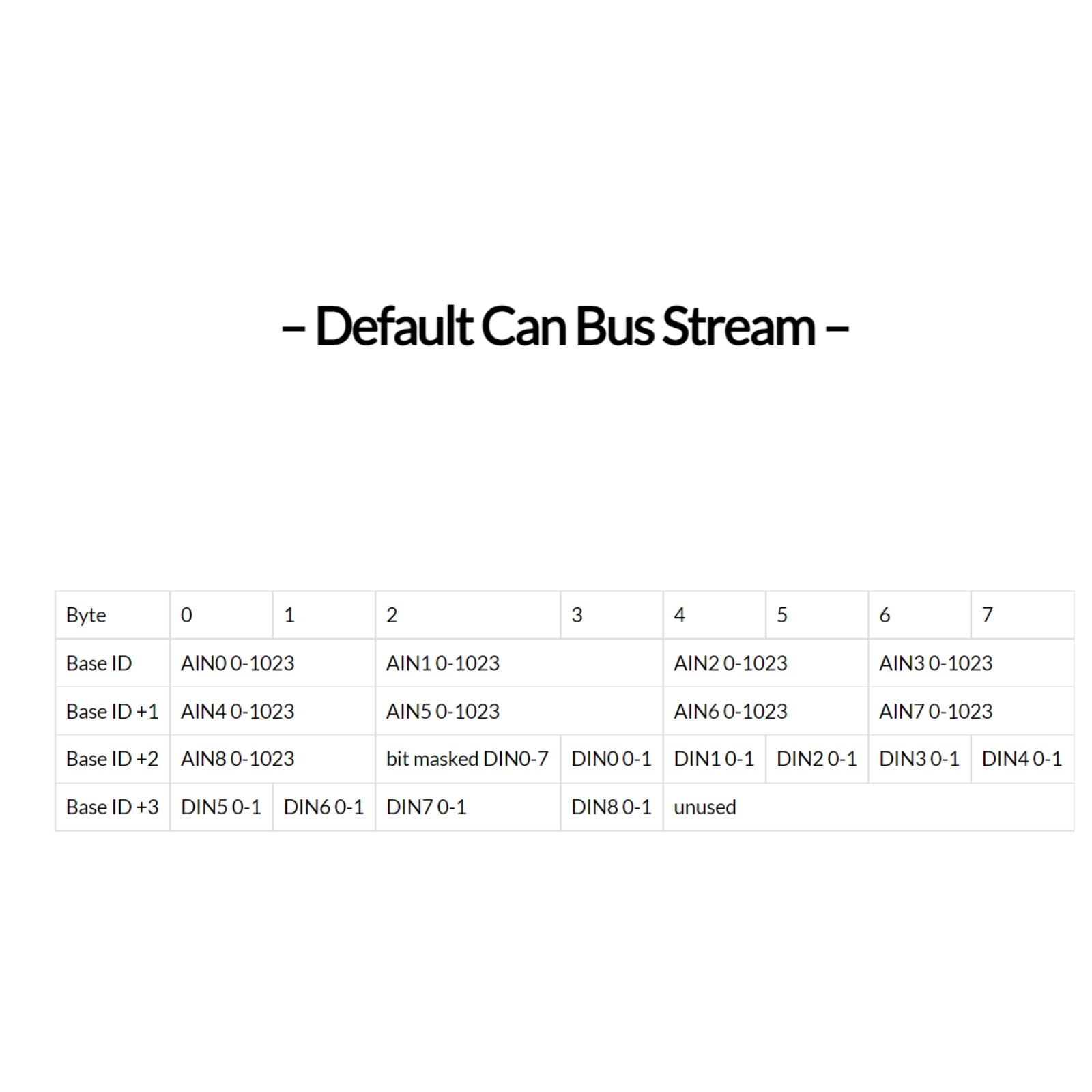

Default Can Bus Stream
